Описание:


Установка комплектного обуривания забоя Siton используется для взрывного бурения в подземных горных работах и прокладке туннелей. Таким образом, наши подземные буровые установки широко применяются в металлургии, электроэнергетике, водоохранных мероприятиях, строительстве железных дорог и автодорог, и в других отраслях. Буровая каретка Siton может использоваться как в узких, так и в широких местах туннеля.

Характеристики:

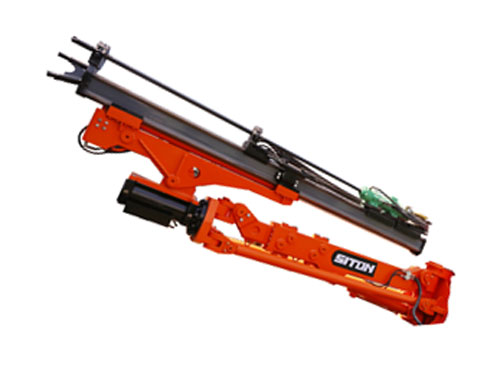

1. Гидравлическая буровая стрела установки комплектного обуривания забоя

1) Высокая эффективность: Улучшена точность и скорость буровой стрелы подземной буровой каретки, что значительно улучшает эффективность работ.

2) Диапазон бурения 360º: Телескопическая стрела компенсирует разницу вытеснений создаваемую буровой стрелой при движении вниз.

3) Стабильное усилие: Балка верхней стрелы с квадратным поперечным сечением обеспечивает её стабильность.

4) Подвижность: Вращающийся двигатель передней части верхней стрелы делает весь механизм загрузки более гибким (± 180°).

2. Горное сверлоустановки комплектного обуривания забоя

1) Высокая эффективность: применяемое нами горное сверло является продукцией французской фирмы Montabert SAS. Он может использоваться для бурения твердых пород с максимальной твердостью до 15. Его эффективность в два или четыре раза больше эффективности стандартного ручного горного сверла. Импортное горное буровое сверло оснащено системой гидравлической компенсации, которое предотвращает осуществление неточных ударов, вызванное операционными ошибками.

2) Длительный срок службы: Для устранения отдачи применяется специальная конструкция стержня, что продлевает срок службы подземной буровой каретки.

3. Гидравлическая системаустановки комплектного обуривания забоя

1) Масляный бак расположен над двигателем насоса: В отличие от традиционной туннельной буровой каретки, не возникает кавитации масляного насоса, вызванной недостаточным всасыванием масляного насоса.

2) Система многоступенчатой фильтрации улучшает чистоту масла и снижает количество поломок гидравлической системы.

3) Рациональный расход насоса и эффективное водяное охлаждение обеспечивает использование системой масла нормальной температуры после длительной непрерывной работы.

4) Данная подземная буровая каретка применяет ступенчатую технологию сжатия, которая оптимизирует соответствие между тянущей силой и ударной силой, улучшая тем самым позиционирование и буровую эффективность.

5) Данное оборудование оснащено ручным рычагом управления, обеспечивающим движение по четырем направлениям.

4. Стандартная конфигурацияустановки комплектного обуривания забоя

1) Рабочие огни большой мощности.

2) Гидравлический воздушный компрессор.

3) Поднимающийся/опускающийся защитный навес (оснащен в соответствии с требованиями стандарта FOPS – «Falling-objectprotectivestructures»или«Структурная защита от падающих объектов»).

5. Выборочная конфигурацияустановки комплектного обуривания забоя

1) Гидравлический водяной насос.

2) Дизельный двигатель большой или малой мощности.

Параметрыустановки комплектного обуривания забоя:
Скорость бурения 0.8 - 2 (м/мин)
Длина буровой штанги 3090 mm
Диаметр бурения Φ 28 мм - 102 (мм)
Глубина отверстия (за раз) 2700 mm
Поперечное сечени (Ш × В) ≤ 4.3 × 3.5 (м)
Скорость передвижения 10 м/мин
Способность преодолевать уклоны ≤18°
Ширина основания трака 270 mm
Количество и модель горного сверла Один HYD200 (Lotus Hill)
One HC25/HC50 (Montabert Optional)
Габаритные размеры (Д × Ш × В) 7100 × 950 × 1690 (мм) 2410 мм (высота потолка)
Общий вес 7600 кг
Электросистема установки комплектного обуривания забоя:
Общая мощность 39.2 кВт
Мощность двигателя 37 кВт
Напряжение 380 - 1140 (В)
Частота 50 - 60 (Гц)
Гидравлическая система установки комплектного обуривания забоя:
Главный гидравлический насос (Стандартная конфигурация/Продвинутая конфигурация) Три шестереночных насоса (Стандартная конфигурация)
Один поршневой насос и один шестеренчатый насос (Продвинутая конфигурация)
Максимальное рабочее давление (MWP) 20 МПа
Емкость топливного бака 240 л
Метод охлаждения Вода
Панель управления Один комплект
Верхняя стрела установки комплектного обуривания забоя:
Количество рукоятей Один комплект
Ход компенсации 1500 mm
Тип движения стрелы Механическая трансляцияal Motion
Угол вращения (Плюс/Минус) ± 180°
Угол поворота (Внуть/Наружу) ± 32°
Угол подъема/опускания + 45/- 15 (°)
Угол качания вверх/вниз 35 + 16/10 (°)
